Режим работы, скорость вращения и сектор сканирования. Для чего нужны эти настройки в ротационных нивелирах?

Выбор режима ротационного нивелира

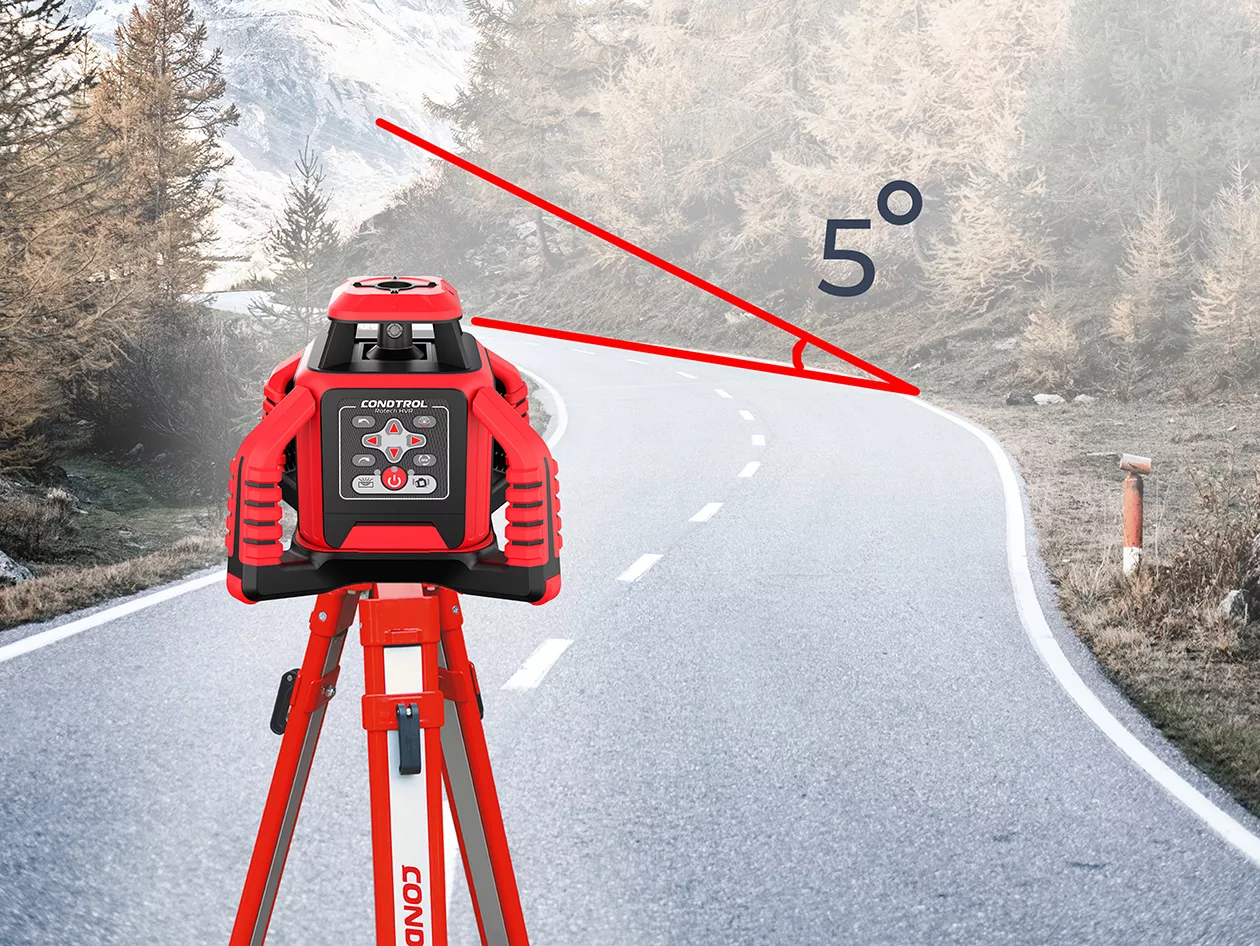

Автоматический режим. Нивелир автоматически выравнивается в пределах диапазона самовыравнивания (±5°). Используется для построения идеально ровных горизонтальных и вертикальных плоскостей.

• Формирование фундамента.
• Установка маяков для выравнивания полов.
• Маркировка и строительство дорог.

Ручной режим. Применяется для построения наклонных плоскостей под большим углом. Лазерная линия в таком случае выполняет роль огромной линейки, которой можно соединить начальную и конечную точки. Удобно использовать при монтаже лестничных конструкций.

Построение наклонных. Данный режим дает возможность задавать нужный уклон плоскости по осям Х и Y. Но не более 10%. Угол наклона устанавливается с помощью мобильного приложения Roto Remote или панели управления на корпусе  прибора. Используется при создании стоянок и тротуаров, когда необходим уклон для отвода дождевой воды.

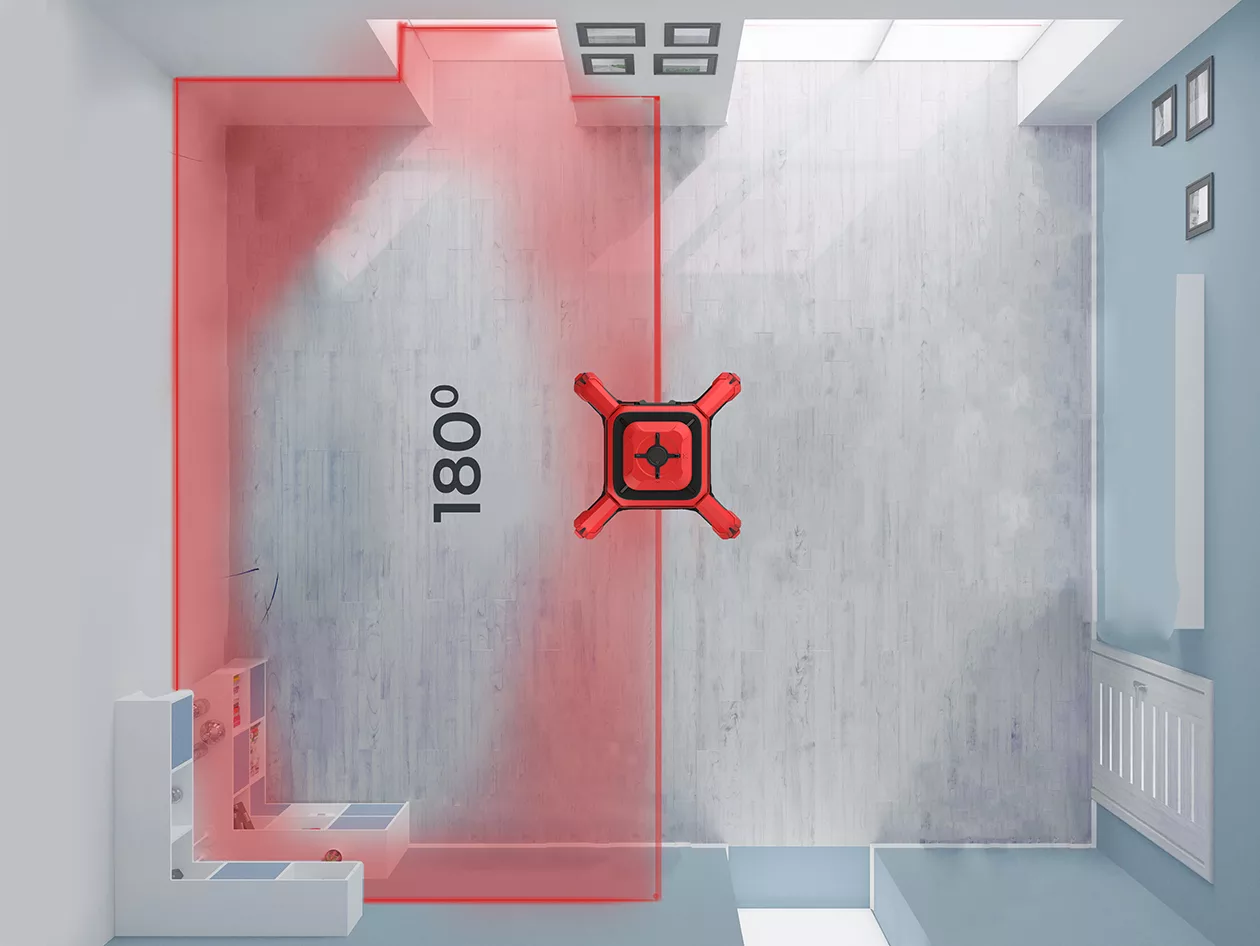

Настройка сектора сканирования

В ротационных нивелирах CONDTROL можно выбрать сектор сканирования: 0°, 10°, 45°, 90° или 180°.  Эта опция нужна для работы внутри помещений без приемника. Она позволяет увеличить визуальную интенсивность луча на конкретном участке стены, пола или потолка. Чем меньше сектор сканирования, тем лучше видно луч.

Допустим, вы работаете на небольшом участке стены, и строить плоскость по всему периметру помещения не нужно. Тогда оптимальным решением будет установить сектор сканирования 90° и 180°, а потом с помощью кнопок с изогнутыми стрелками перенести сектор по часовой или против часовой стрелки.

Также для лучшей видимости лазерной линии без приемника необходимо использовать очки и магнитную мишень! Они входят в комплектацию ротационных нивелиров.

Настройка скорости вращения излучателя

У всех ротационных нивелиров CONDTROL регулируется скорость вращения излучателя. Ее можно установить на 0, 120, 300 или 600 оборотов в минуту. Скорость вращения влияет на две важные характеристики:

• способность приемника улавливать лазер;
• четкость лазерной линии при работе без приемника.

Максимальная скорость:

• эксплуатация на улице;
• разметка на большом расстоянии;
• позволяет приемнику легче улавливать лазер.

Скорость 120 или 300 об./мин:

• эксплуатация в помещениях;
• разметка на небольших объектах;
• работа без приемника;
• хорошая видимость лазерной линии.

Скорость 0 об./мин:

• проекция точки;
• максимальная яркость;
• когда нужно привязаться к конкретной точке или проверить точность.

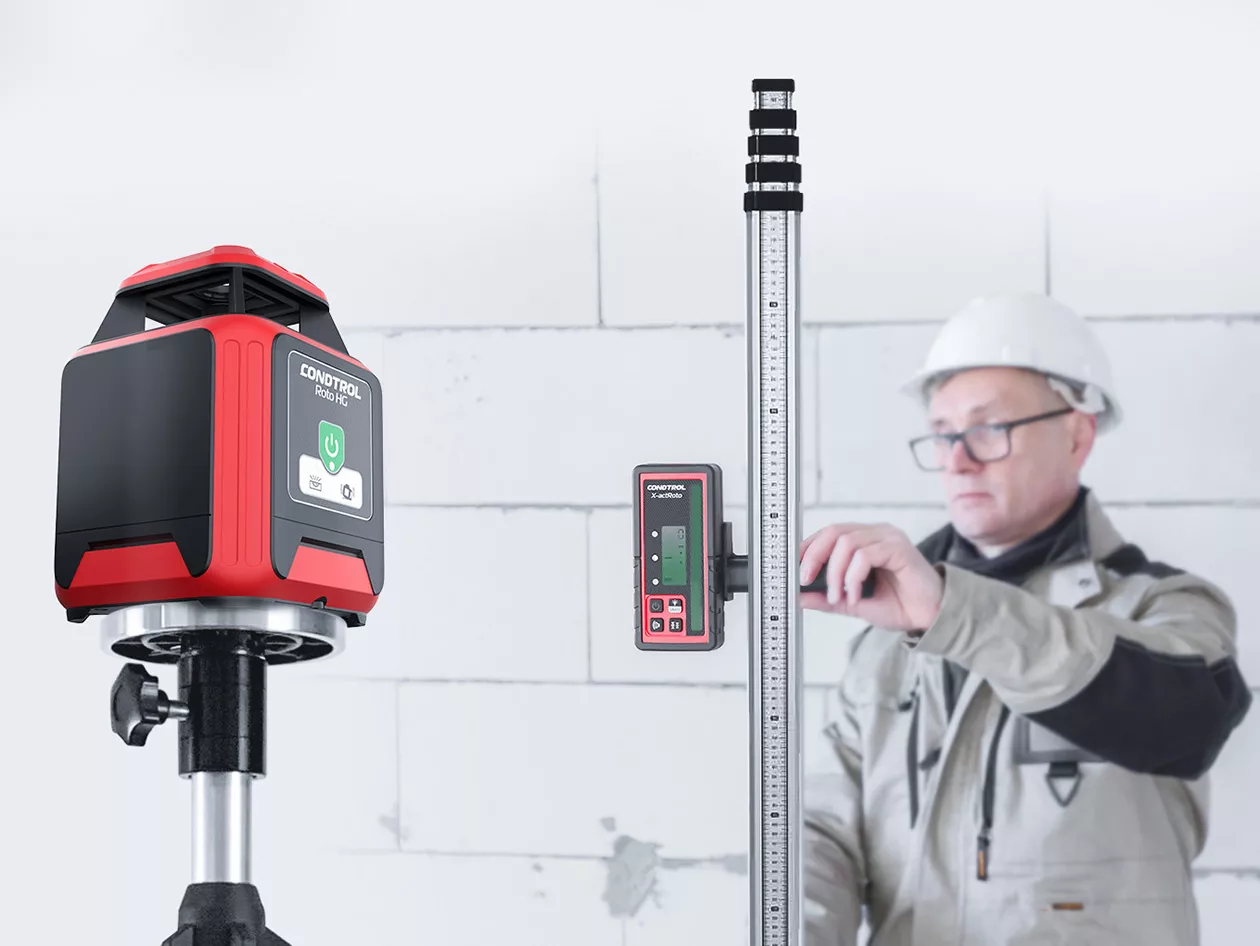

Настройка точности приемника

Большинство ротационных нивелиров CONDTROL поставляются в комплектации с приемником X-actRoto. У данных приемников есть 3 режима точности. По умолчанию установлена максимальная точность, но это не всегда удобно. Поэтому точность приемника нужно устанавливать исходя из:

• целей;
• масштаба объекта;
• нормативных требований к качеству строительства;
• запросов заказчика.

Высокая точность — ±1мм/50м. Подходит для работ на небольших объектах (диаметр 20-70 м), где требуется максимальная точность. Например, укладка керамической плитки в бизнес-центре.

Средняя точность — ±2,5 мм/50м. Подходит для объектов среднего масштаба (диаметр 70-200 м), где требуется достаточно точное построение плоскости, но приемник не может уловить луч при максимальной точности. Пример, заливка пола для автостоянки, заказчик которой допускает погрешность до ±3 мм/50м

Грубая точность — ±5 мм/50м. Подходит для крупных строительных площадок (диаметр 200-600 м), где не требуется высокая точность. Позволяет быстро уловить лазер приемником. Например, заливка фундамента под склад диаметром 250 м.

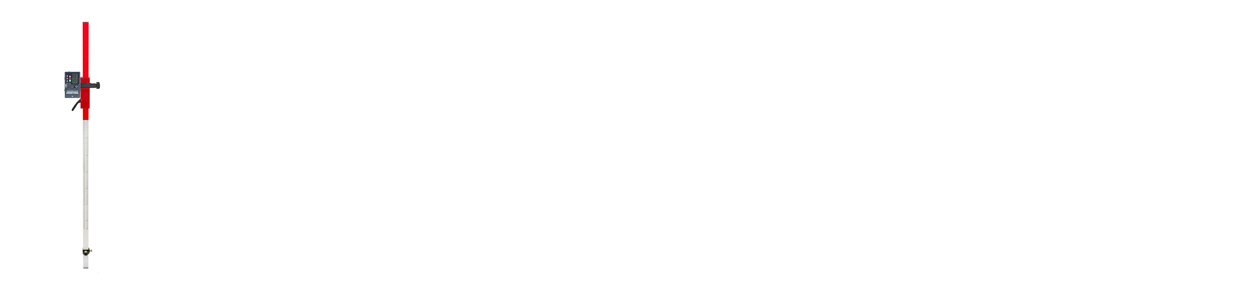

Удобнее всего использовать приемник вместе с телескопической нивелирной рейкой CONDTROL Flexi Staff

CONDTROL Flexi Staff

• Максимальная высота рейки – 240 см
• Передвижной кронштейн для приемника
• Встроенный пузырьковый уровень
• Корпус из алюминиевого сплава
• Экономит время
• Увеличивает точность разметки
